产品介绍

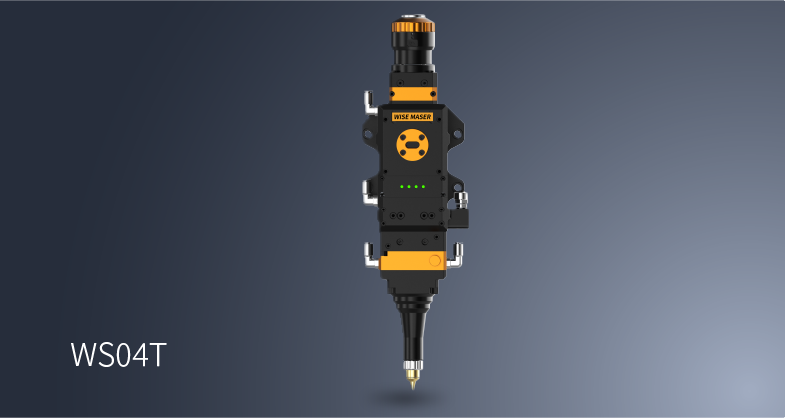

WS系列智能切割头（ WS04T、WS06T、WS15T）支持4kW-15kW激光管材切割，总线及非总线系统的灵活应用，适配系统兼容性高，能快速精准的实现连续的焦点位置调节，显著的客户的加工效率；适配QBH、G5、Q+、LOE3.2 等各种主流激光器光纤接口。
功能特点
系统兼容性高，总线及非总线系统的灵活应用，适配系统兼容性高，能快速精准的实现连续的焦点位置调节，显著提高加工效率。
高度防尘密封性，内部结构高度密封，完全光电分离的设计，延长光学元件的使用寿命。
智能监测数据实时反馈，激光头内置各种传感器，可对切割头内部镜片温度、气体压力等加工过程中的参数进行实时反馈。
多重保护镜片，4片保护镜片，高效的保护准直和聚焦镜片。
高适配性，适配QBH、G5 等各种主流激光器光纤接口。
维护便捷，激光头所有镜片均采用外置可抽拔式设计，方便客户快速维护更换镜片，极大的提高了客户的使用效率。
产品规格
产品参数
|

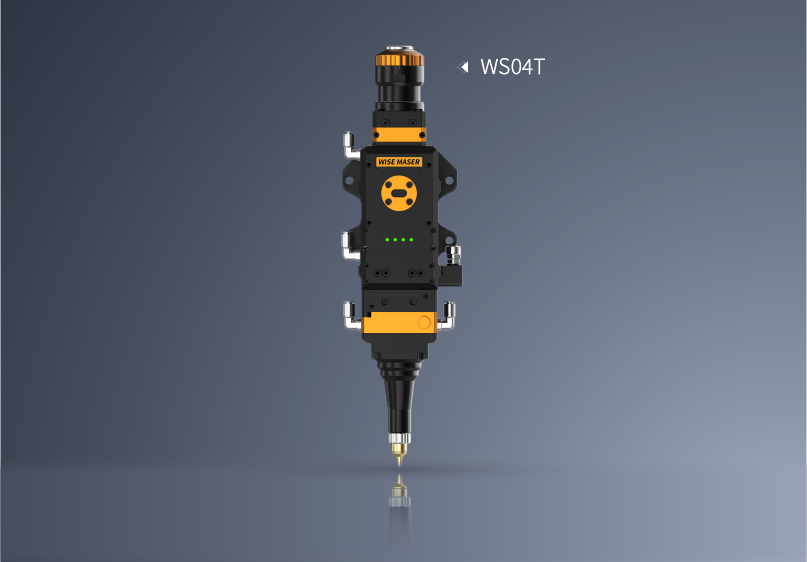

WS04T参数 |
|
|
适配波长
|
1030nm⁓ 1090nm
|
|
激光功率
|
4000W
|
|
光纤接口
|
QBH/G5
|
|
准直上保护镜
|
D24.9mm×1.5mm
|
|
准直中保护镜
|
D30mm×5mm
|
|
准直单元
|
FC100mm
|
|
聚焦单元
|
FF200mm
|
|
下二保护镜
|
D30mm×5mm
|
|
下保护镜
|
D27.9mm×4.1mm
|
|
NA最大值
|
0.16
|
|
调焦范围
|
±44mm
|
|
智能监测明细
|
准直镜温度监测；
聚焦镜温度监测；
聚焦下保护镜温度监测；
切割气体压力监测
|
|
焦点控制模式
|
EtherCAT总线
|
|
冷却水压力
|
≤5Bar（最小水流量2L/min)
|
|
气体压力
|
≤30Bar
|
|
工作电压
|
24V±10％、Max 3A
|
|
工作温度
|
5～55°
|
|
重量
|
约4kg
|
|
WS06T参数 |
|
|
适配波长
|
1030nm⁓ 1090nm
|
|
激光功率
|
6000W
|
|
光纤接口
|
QBH/G5
|
|
准直上保护镜
|
D24.9mm×1.5mm
|
|
准直中保护镜
|
D30mm×5mm
|
|
准直单元
|
FC100mm
|
|
聚焦单元
|
FF200mm
|
|
下二保护镜
|
D30mm×5mm
|
|
下保护镜
|
D27.9mm×4.1mm
|
|
NA最大值
|
0.22
|
|
调焦范围
|
±44mm
|
|
智能监测明细
|
准直镜温度监测；
聚焦镜温度监测；
聚焦下保护镜温度监测；
切割气体压力监测
|
|
焦点控制模式
|
EtherCAT总线
|
|
冷却水压力
|
≤5Bar（最小水流量2L/min)
|
|
气体压力
|
≤30Bar
|
|
工作电压
|
24V±10％、Max 3A
|
|
工作温度
|
5～55°
|
|
重量
|
约4kg
|
|
WS15T参数 |
|
|
准直焦距 |
F100mm |
|
聚焦焦距 |
F200mm/F250mm |
|
通光孔径 |
35mm |
|
水平调节范围 |
±1.5mm |
|
垂直调焦范围 |
±40mm |
|
调焦精度 |
0.01mm |
|
准直上保护镜规格 |
D25.4mm×4mm |
|
准直中保护镜规格 |
D34mm×5mm |
|
聚焦中/下保护镜规格 |
D34mm×5mm |
|
mirror 辅助气体压力 |
≤30bar |
|
重量 |
7.8Kg |
