产品介绍
_1756445251723.png)
_1756445254985.png)

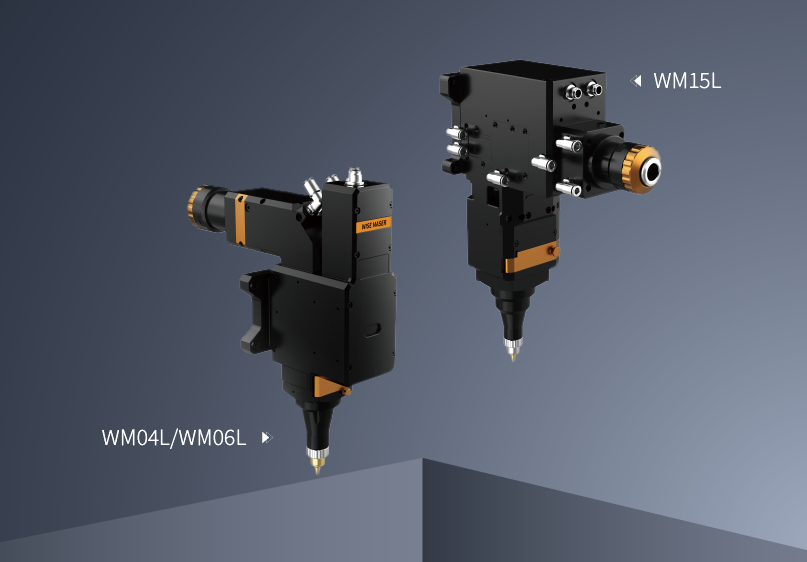

WM系列自动调焦管切弯头（ WM04L、WM06L、WM15L）支持4kW-15kW激光管材切割，90°弯头设计，光纤朝前方向，有助于客户机械结构设计及光纤无损伤摆动；适配QBH、G5、Q+、LOE3.2 等各种主流激光器光纤接口。
功能特点
快速自动调焦，采用精密调焦机构，快速精准的电机控制系统，能显著的提升穿孔效率和加工效率。
高度防尘密封性，内部结构高度密封，完全光电分离的设计，有效的保护光学元件，避免受到灰尘和传动机械的污染，延长光学元件的使用寿命。
设计优异，90°弯头设计，光纤朝前方向，有助于客户机械结构设计及光纤无损伤摆动。
多重保护镜片，4片保护镜片，高效的保护准直和聚焦镜片。
高适配性，适配QBH、G5 等各种主流激光器光纤接口。
维护便捷，激光头所有镜片均采用外置可抽拔式设计，方便客户快速维护更换镜片，极大的提高了客户的使用效率。
产品规格
产品参数
|
WM04L参数 |
|
|
准直焦距 |
F75mm,F100mm |
|
聚焦焦距 |
F125mm,F150mm,F200mm |
|
通光孔径 |
±44mm
|
|
水平调节范围 |
±1.5mm |
|
垂直调焦范围 |
10mm~-12mm |
|
调焦精度 |
0.05mm |
|
准直保护镜规格 |
D24.9mm×1.5mm |
|
聚焦中/下保护镜规格 |
D27.9mm×4.1mm |
|
辅助气体压力 |
≤30bar |
|
重量Weight |
4.0Kg |
|

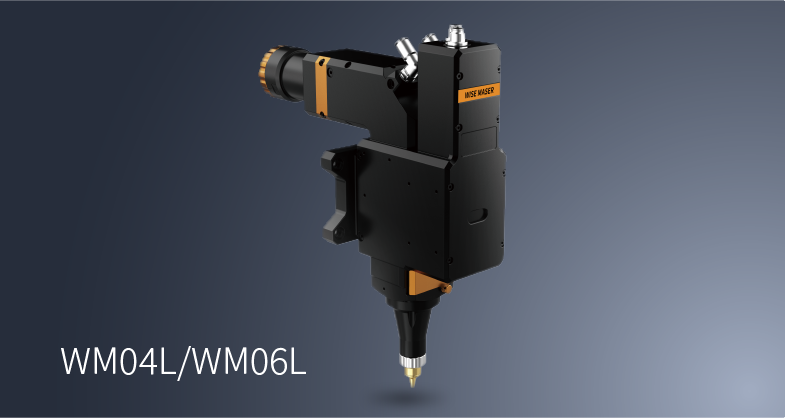

WM06L参数 |
|
|
适配波长
|
1030nm⁓ 1090nm
|
|
激光功率
|
6000W
|
|
光纤接口
|
QBH/QD/Q+/G5/LOE3.2
|
|
准直上保护镜
|
D25.4mm×4mm
|
|
准直中保护镜
|
D34mm×5mm
|
|
准直单元
|
FC100mm
|
|
聚焦单元
|
FF200mm
|
|
下二保护镜
|
D34mm×5mm
|
|
下保护镜
|
D34mm×5mm
|
|
NA最大值
|
0.22
|
|
调焦范围
|
±44mm
|
|
焦点控制模式
|
EtherCAT总线/脉冲信号控制
|
|
冷却水压力
|
≤5Bar（最小水流量2L/min)
|
|
气体压力
|
≤30Bar
|
|
工作电压
|
24V±10％、Max 3A
|
|
工作温度
|
5～55
|
|
重量
|
约7.5kg
|
|

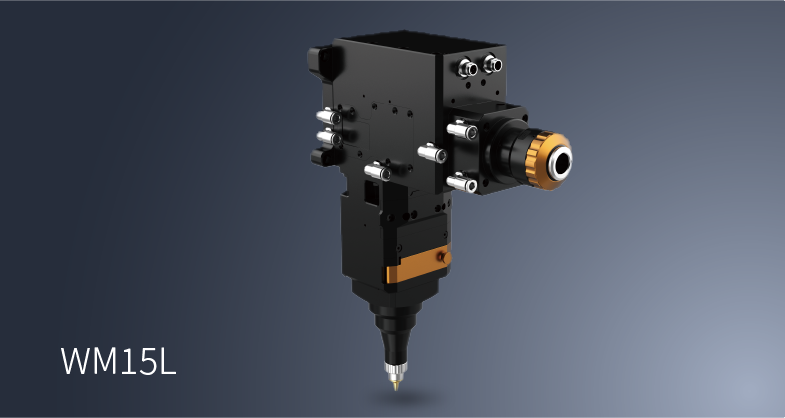

WM15L参数 |
|
|
准直焦距 |
F100mm |
|
聚焦焦距 |
F200mm |
|
通光孔径 |
35mm |
|
水平调节范围 |
±1.5mm |
|
垂直调焦范围 |
±40mm |
|
调焦精度 |
0.01mm |
|
准直上保护镜规格 |
D25.4mm×4mm |
|
准直中保护镜规格 |
D34mm×5mm |
|
聚焦中/下保护镜规格 |
D34mm×5mm |
|
辅助气体压力 |
≤30bar |
|
重量Weight |
8Kg |
