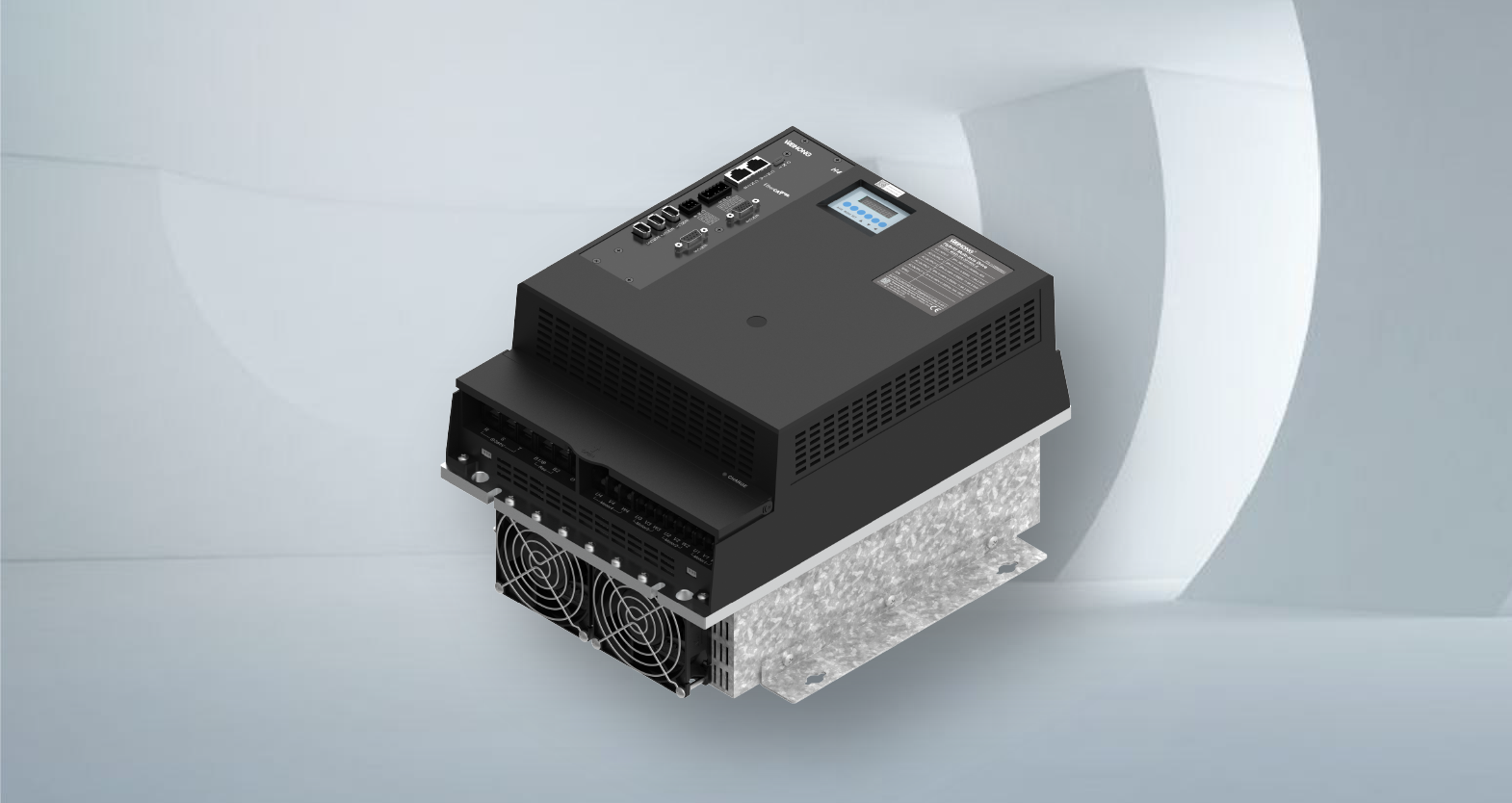

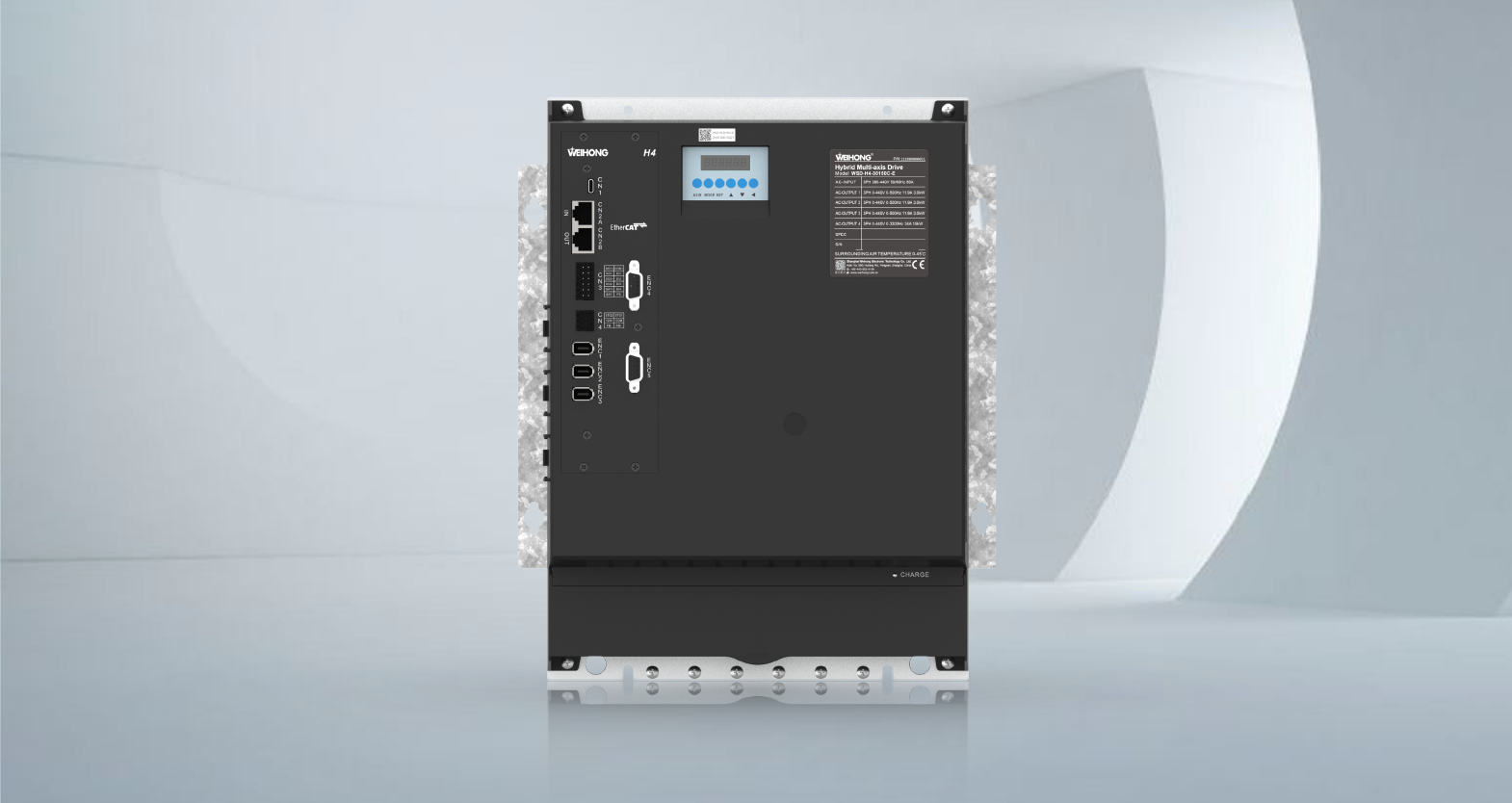

产品介绍

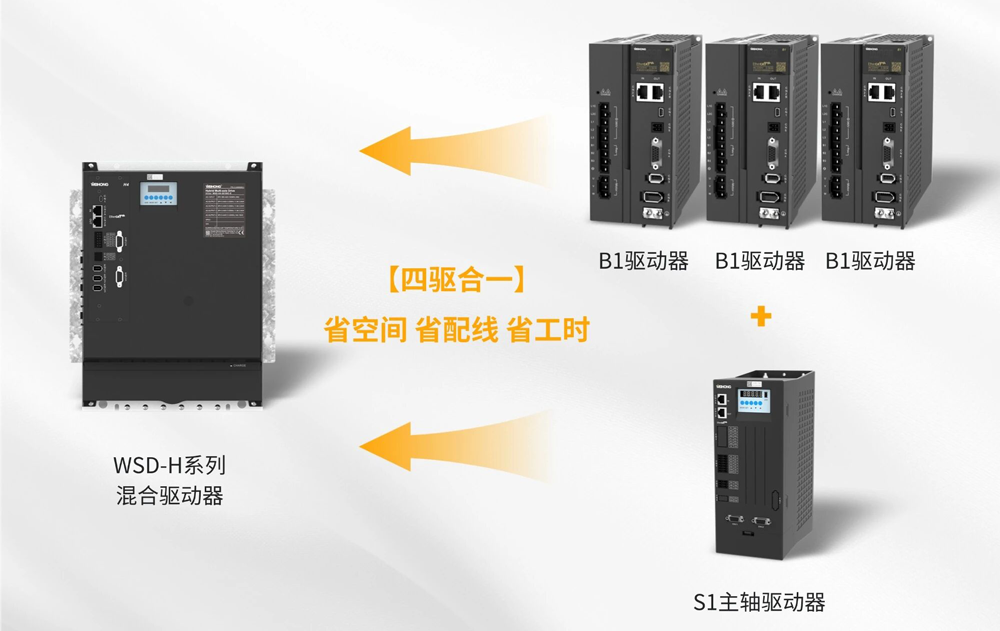

在数控加工领域，传统伺服往往面临着布局分散、配线复杂、调试繁琐等痛点，直接影响生产效率与设备稳定性，维宏深入一线市场调研，依托多年深耕数控行业经验，重磅推出WSD-H系列混合驱动器。
产品优势
产品规格参数
| 项目 | 规格 | |||||||||||
|
WSD-H4-157R5C |
主回路电源 | 三相AC380V～440V，-15%~+10%，50/60Hz | ||||||||||
| 电流规格 | 输入电流 | 38A | ||||||||||
| 连续输出电流 |
5.4A （进给轴） |
5.4A （进给轴） |
8.4 A （进给轴） |
27 A （主轴） |
||||||||
| 瞬时最大输出电流 |
14A （进给轴） |
14A （进给轴） |
20A （进给轴） |
53 A （主轴） |
||||||||
|
WSD-H4-25110C |
主回路电源 |
三相AC380V～440V，-15%~+10%，50/60Hz | ||||||||||
|
电流规格 |
输入电流 | 55A | ||||||||||
| 连续输出电流 |
8.4A （进给轴） |
8.4A （进给轴） |
8.4 A （进给轴） |
34 A （主轴） |
||||||||
| 瞬时最大输出电流 |
20A （进给轴） |
20A （进给轴） |
20A （进给轴） |
71 A （主轴） |
||||||||
|
WSD-H4-30150C |
主回路电源 | 三相AC380V～440V，-15%~+10%，50/60Hz | ||||||||||
|
电流规格 |
输入电流 |
80A |
||||||||||
| 连续输出电流 |
11.9A （进给轴） |
11.9A （进给轴） |
11.9 A （进给轴） |
34 A （主轴） |
||||||||
| 瞬时最大输出电流 |
29.75A （进给轴） |
29.75A （进给轴） |
29.75A （进给轴） |
85 A （主轴） |
||||||||
|
WSD-H4-50185C |
主回路电源 | 三相AC380V～440V，-15%~+10%，50/60Hz | ||||||||||
|
电流规格 |
输入电流 |
100A |
||||||||||
| 连续输出电流 |
16.5A （进给轴） |
16.5A （进给轴） |
16.5 A （进给轴） |
39 A （主轴） |
||||||||
| 瞬时最大输出电流 |
41.25A （进给轴） |
41.25A （进给轴） |
41.25A （进给轴） |
90 A （主轴） |
||||||||
|
再生制动电阻 |
外置 |
|||||||||||
