中国造船业持续上扬,维宏激光助船厂扬帆出航

发布时间:2022-12-08 14:39

打破时空限制,年底精彩放送
为期两天的“跨界智切,探索激光切割的无限可能”
维宏激光切割专场主题直播日前圆满落幕



技术大咖,专业讲解干货满满
钣金切割升维利器
管材加工再升级
透过多个行业应用
充分解析技术方案

行业方案


拉料应用↑


钢结构行业↑


新能源行业↑

……

应广大粉丝热烈要求
除了以上的行业方案
我们整理了船舶行业的应用

✦  +
船舶行业应用
+ 激光板切

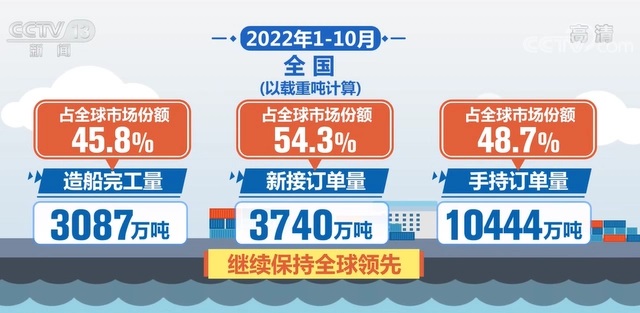

工业和信息化部最新数据显示,2022年1—10月,我国造船三大指标继续保持全球领先。随着生产节奏加快,船企产业集中度进一步提升。


随着整体市场体量的不断上升,船舶制造开始往快速化、精密化的方向发展,对于原有的老旧等离子切割设备有设备更新的硬性需求。


造船行业对钢材的消耗主要以中厚板为主,常用材料型号为:2C、3C、4C、5C等专用碳素钢及12MnC、16MnC、15MnTiC、14MnVTiReC等专用特种钢。普通船只对切割精度要求不高,但大型船只,例如集装箱船、LNG液化气船、大型邮轮等船只的建造均属于“精度造船”,对切割精度有更高要求。

1
\ 板切船舶系统解决方案 /
CNC

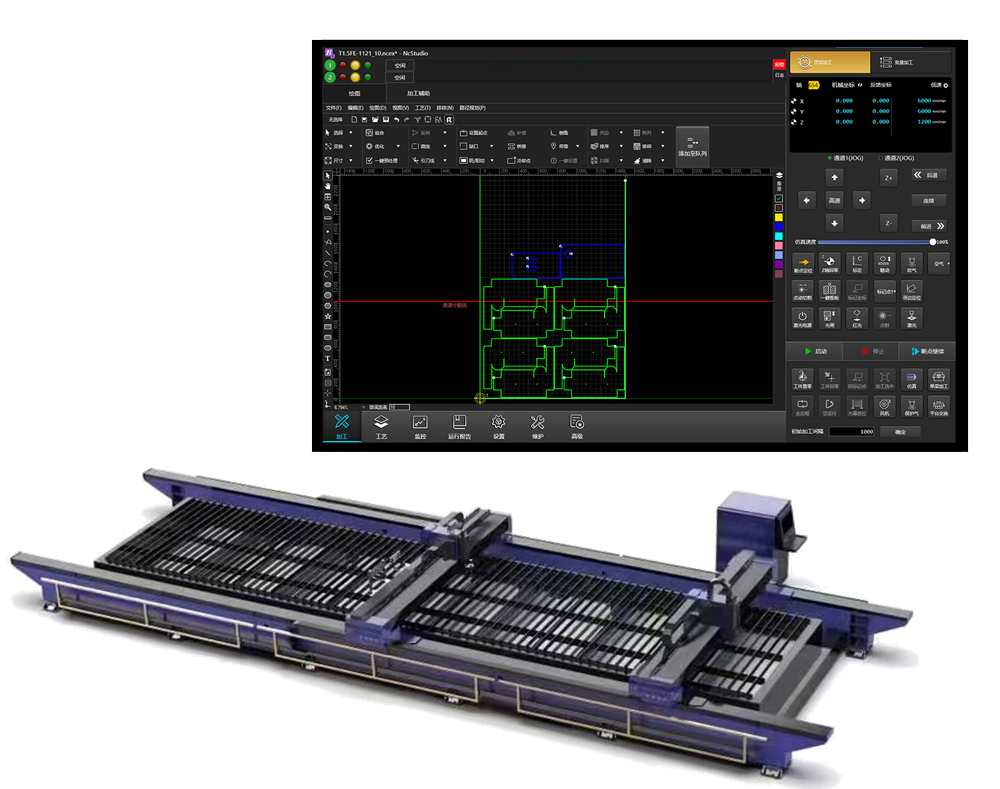

随着高功率激光器的价格不断下探,激光切割技术替代等离子的进程在加快,船舶行业的设备更新需求在市场上不断的被提出来。为了配合市场的需求,维宏股份提供了相关的解决方案,针对船舶行业推出了LS6800M双横梁激光切割系统,最大支持激光功率40000W。

LS6800M双横梁激光切割系统:
双横梁加工,加工效率翻倍;
加工路径自动拆分,规避热效应;
长条零件横梁干涉主动避障;
加工文件在线编辑。

LS6800M双横梁切割系统不仅提高了加工效率,工艺层面,也做了完备的适配。

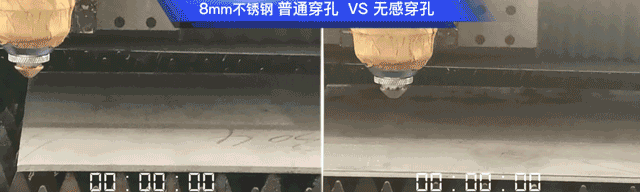

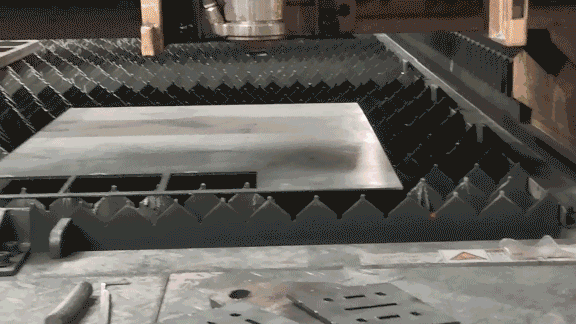

无感穿孔


厚板的穿孔效率,一直是影响板材生产效率的关键,LS6800M双横梁高功率激光切割系统开发了无感穿孔功能,穿孔效率提高40%左右。

柔性加减速
不同的设备制造商,设备配置存在差异,系统端提供柔性加减速算法,更好的匹配各个厂家的设备。




落地式龙门机床,幅面大、横梁长,柔性加减速很好的解决了因为长横梁刚性弱导致的加工效果不好的情况。

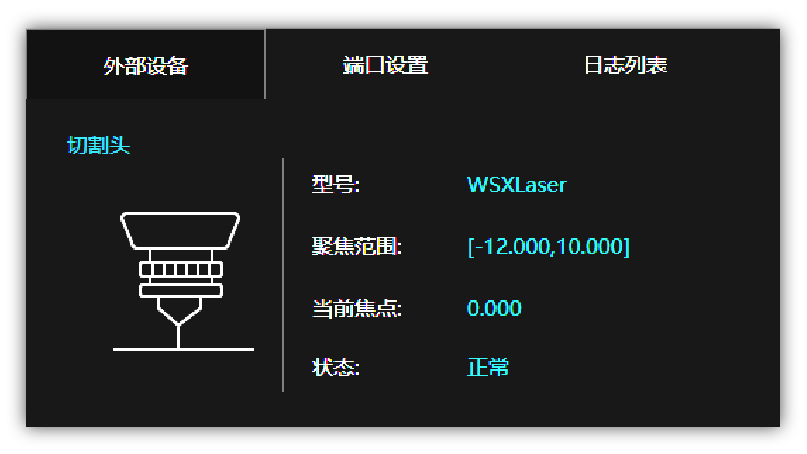

切割头状态监控

高功率切割对于设备的安全及稳定性提出更高的要求,维宏股份提供切割头的实时监控,一方面解决手机端监控APP的兼容性问题,一方面对于相关的切割头报警,系统做出相关配合,例如系统检测到切割头保护镜损坏时,会停止加工,保证切割头的安全。


2
\ 板切船舶套料解决方案 /
WiseCAM

由于船舶行业大都使用厚板,材料成本相较于其他行业要高很多,对材料的利用率及厚板切割速度提出更高的要求,维宏激光排版软件-WiseCAM从实际应用出发,提供更好用的解决方案。

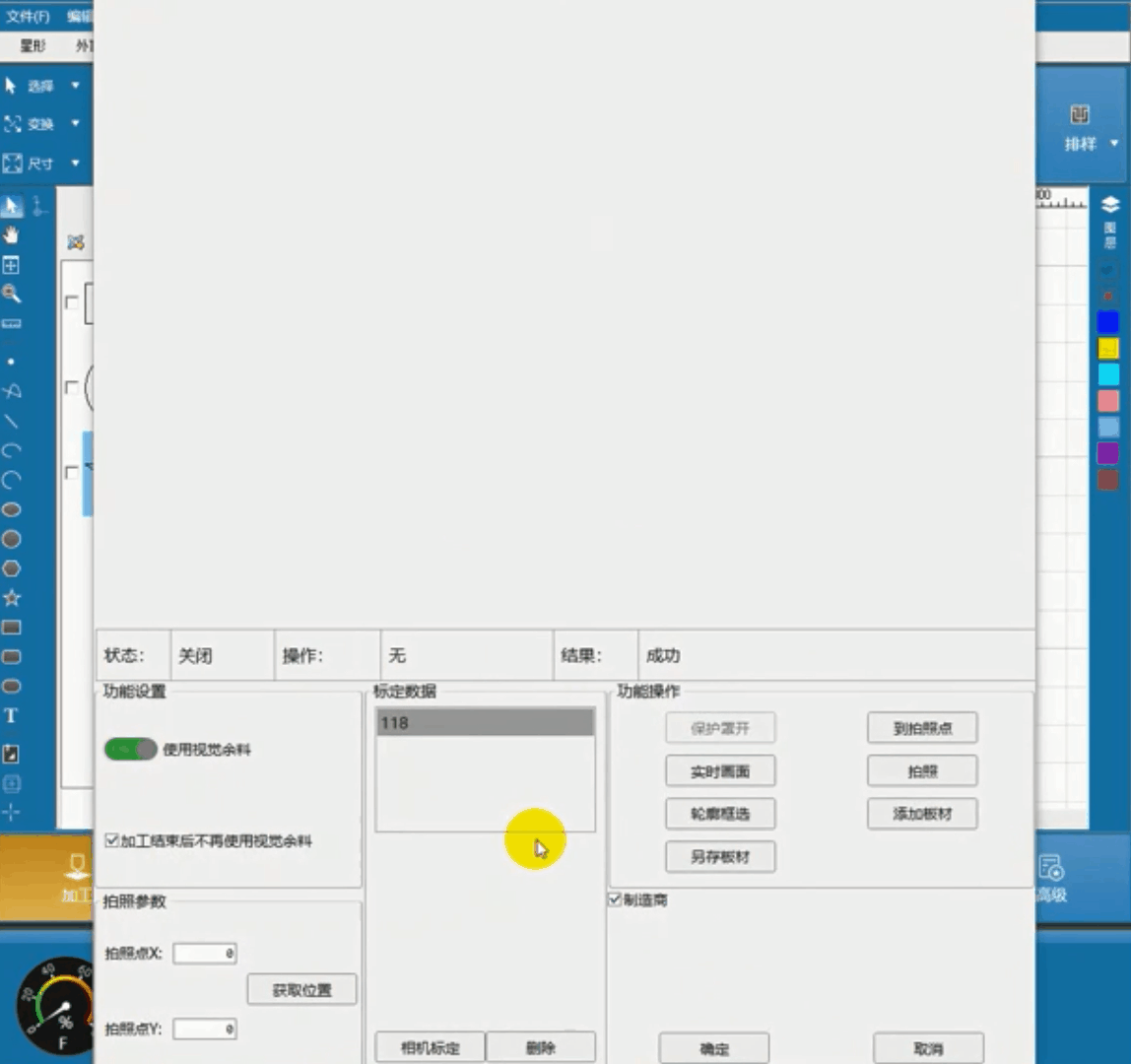

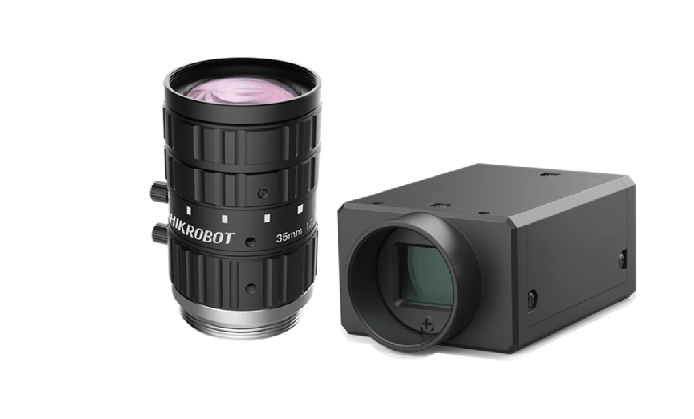

余料利用新技术-视觉余料排版
超大幅面;
多相机拼接;
高识别精度(2000mm高度   误差±2mm);
轮廓自动导入执行零件排版;
加工自动定位,无需寻边。

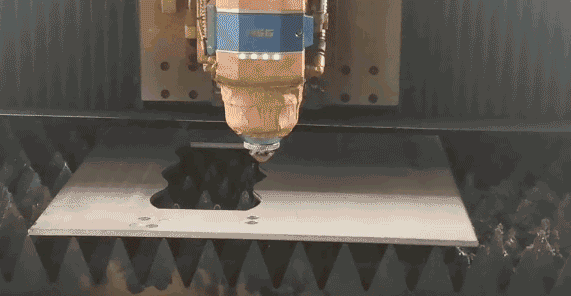

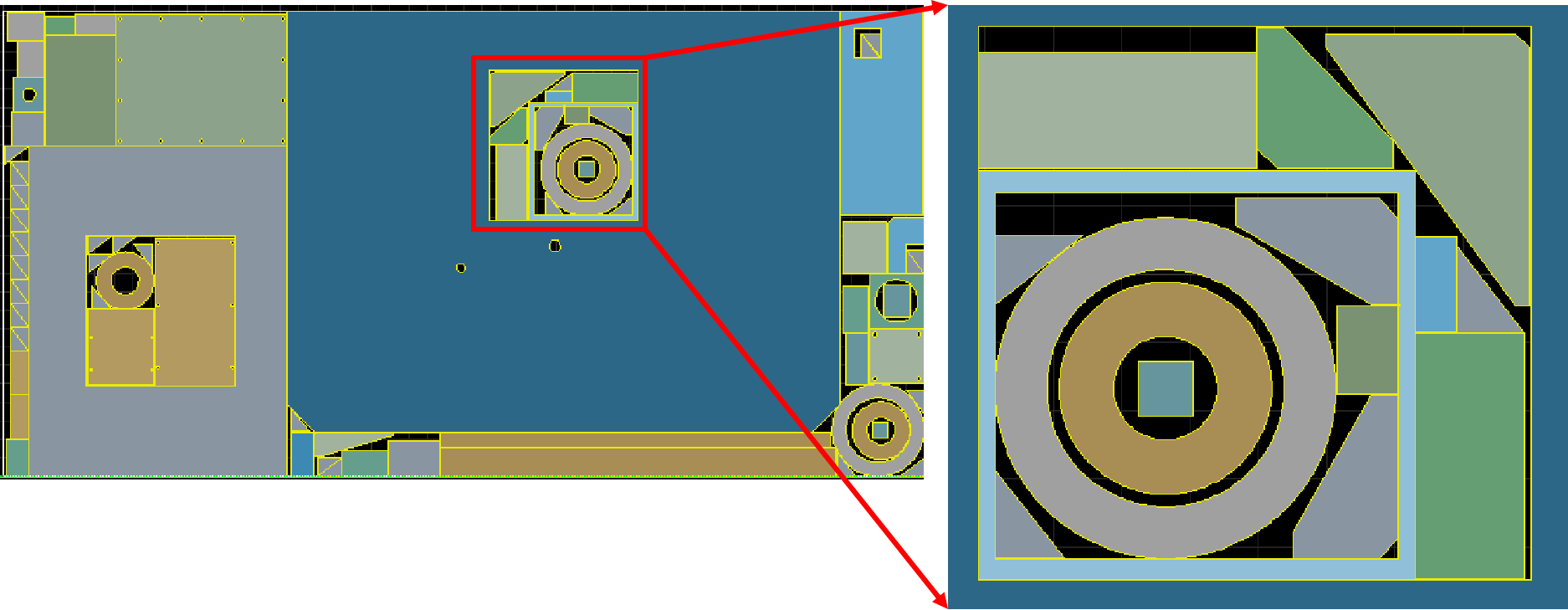

板切船舶套料案例-内孔多层嵌套


设备框架加工企业,厚板切割;
圆环、法兰等含有较大内孔的零件;
零件内孔中排入的零件还有内孔;
WiseCAM支持多层内孔的嵌套。

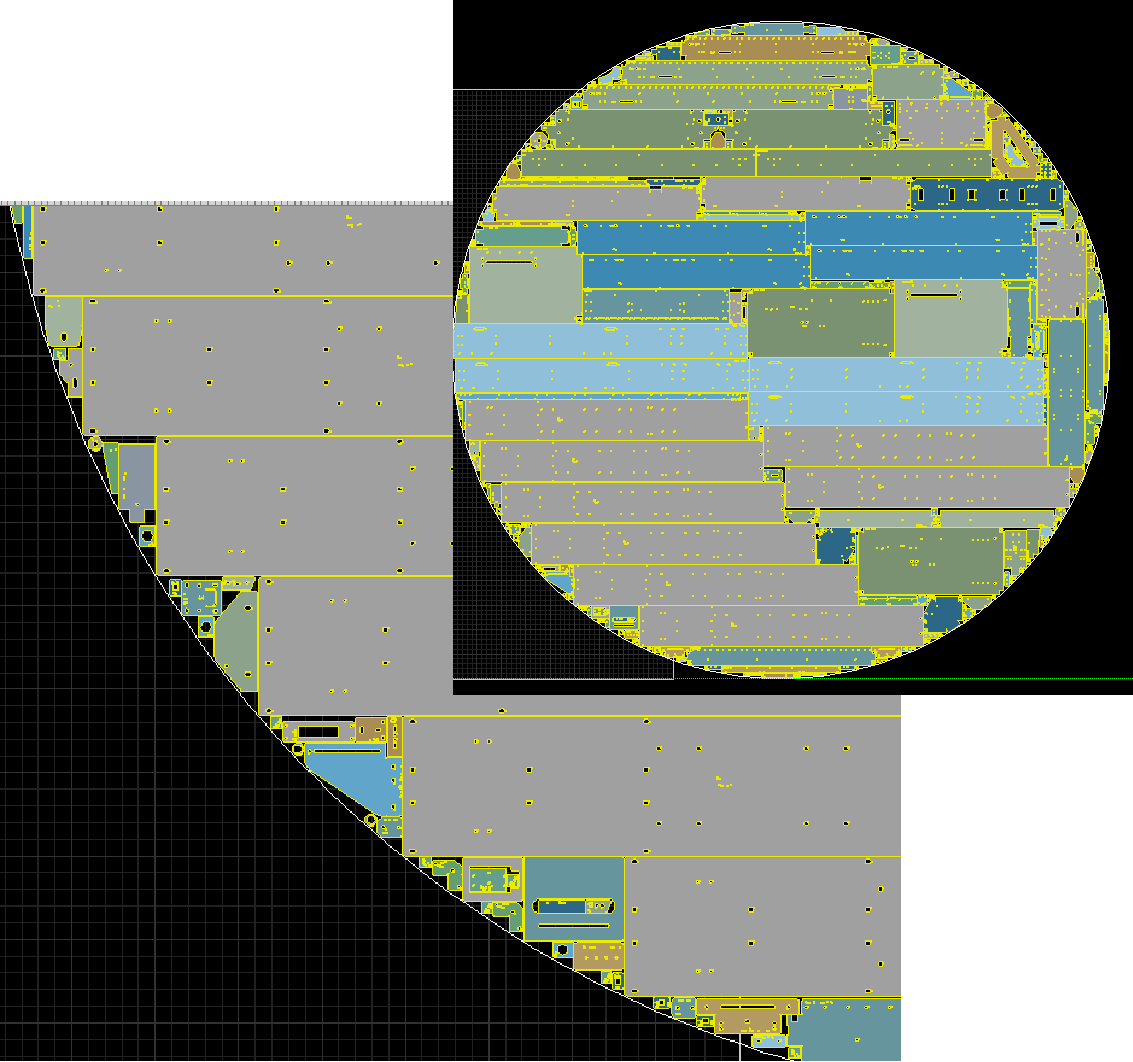

异型板材排版


支持各类异型板材的高利用率排版;
对异型板材常见的曲线边缘做了特殊的优化处理,使零件更加贴合板材边。

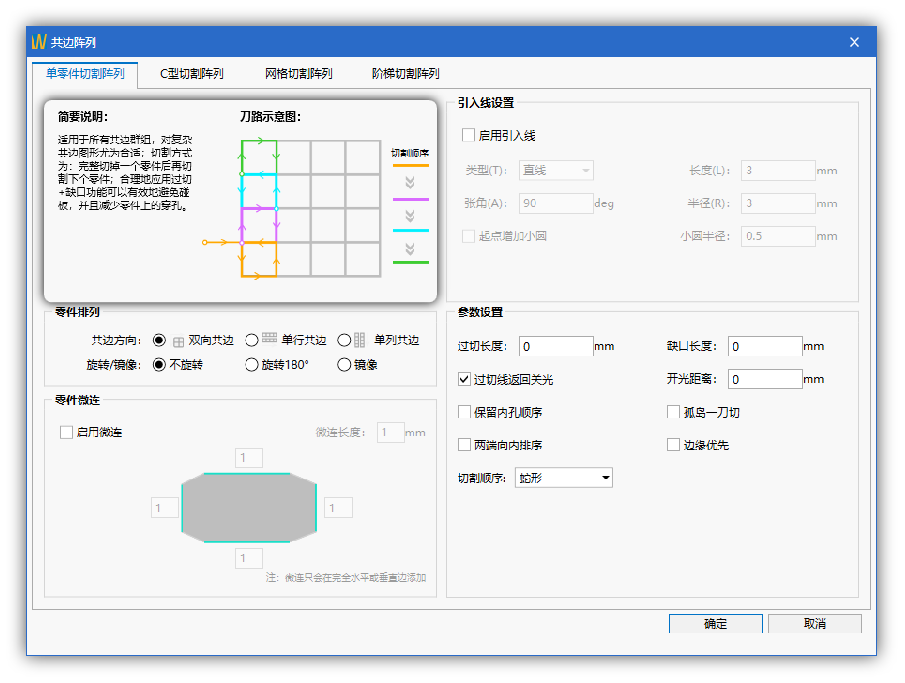

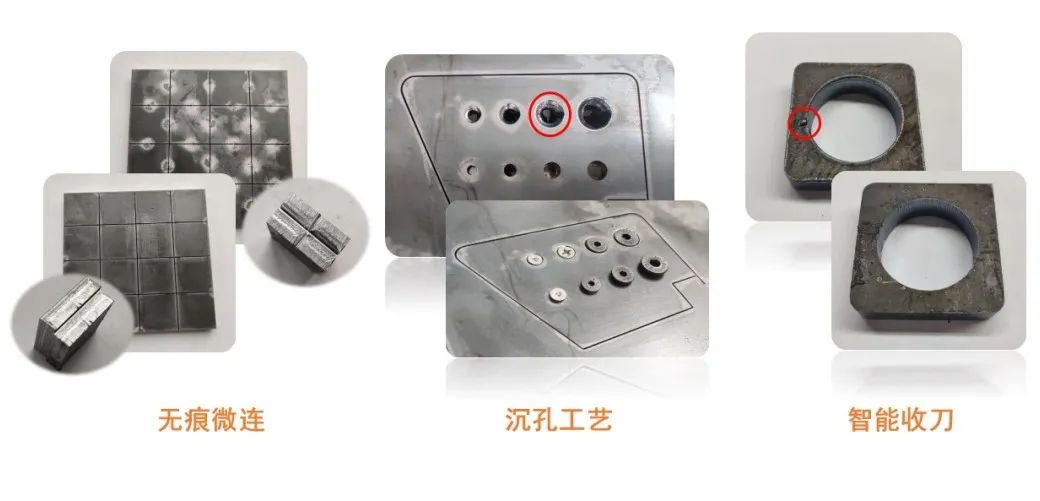

路径自动规划,工艺自动调整

支持的阵列类型:单零件切割共边、C型共边、网格共边、阶梯型共边;
支持单行、单列共边;
支持零件的自动旋转、镜像;
支持按照零件方位自动添加微连;
支持共边阵列引刀线;
支持过切;
特色功能:两端向中间排序,防止热效应对尺寸造成影响;
优化的共边阵列缺口,防止零件翘起,掉落,方便下料。

兼顾高精度与高效率
维宏激光切割解决方案
助力中国船舶工业高质量发展
持续深入钻研加工应用场景
推动智能制造在船舶行业落地生根
维宏股份一如既往不辜负每一份期待
