激光切管系列一 :真正实现管材批量加工!

发布时间:2021-03-05 16:39

金属管材在航空器制造、工程机械、汽车工业、石油化工、农牧机械等行业应用广泛,市场需求不断扩大。传统管材切割普遍存在切割效率低、工人劳动强度大等问题,而激光切割设备具备速度快、质量优、批量加工等优势。

相比钣金激光切割,管材激光切割的批量加工行为更加普遍。为了进一步减少设备监控的人工成本、节约机器暂停时间,维宏股份匠心打磨激光管材切割控制系统,推出批量加工功能,可以助力实现

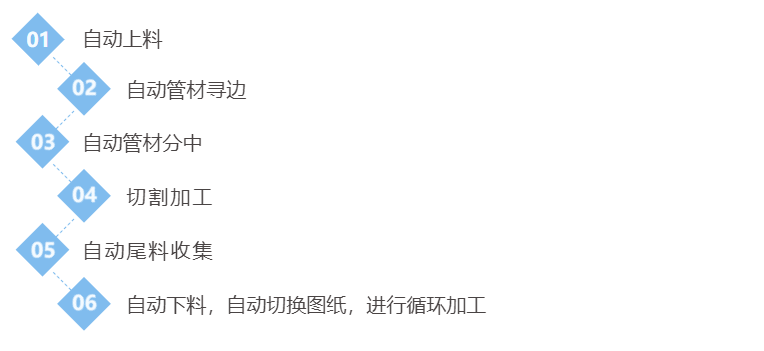

搭配自动上下料,维宏激光管切系统的批量加工功能,可以帮助实现用户现场全天候的全自动加工。

 一、系统详解:批量加工

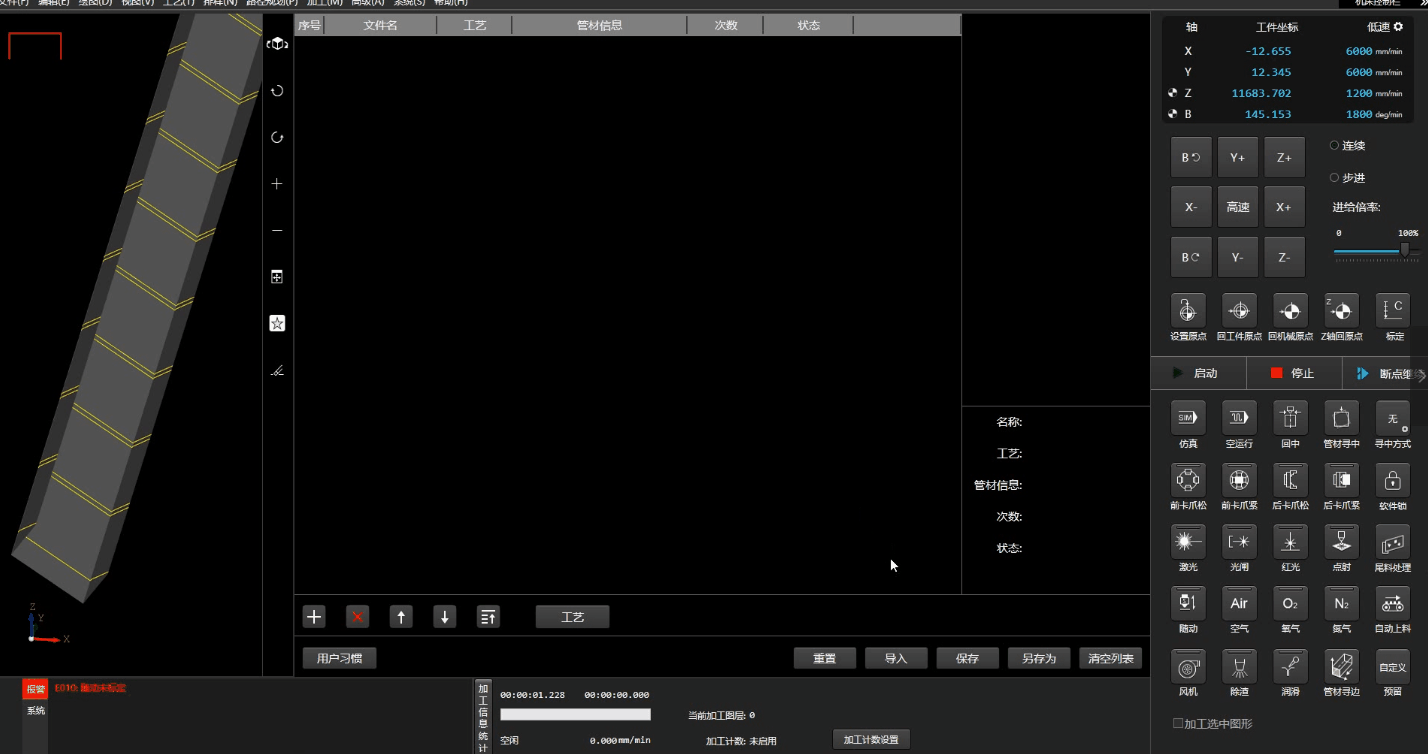

批量文件导入:支持图纸批量导入加工列表




任务计划导入:创建加工计划,批量加工生产


用户可在办公室创建加工计划,配合NcCloud维宏云进行任务下发,加工机床即可在车间进行批量生产。如果当天未完成任务列表加工,支持次日断点继续加工。

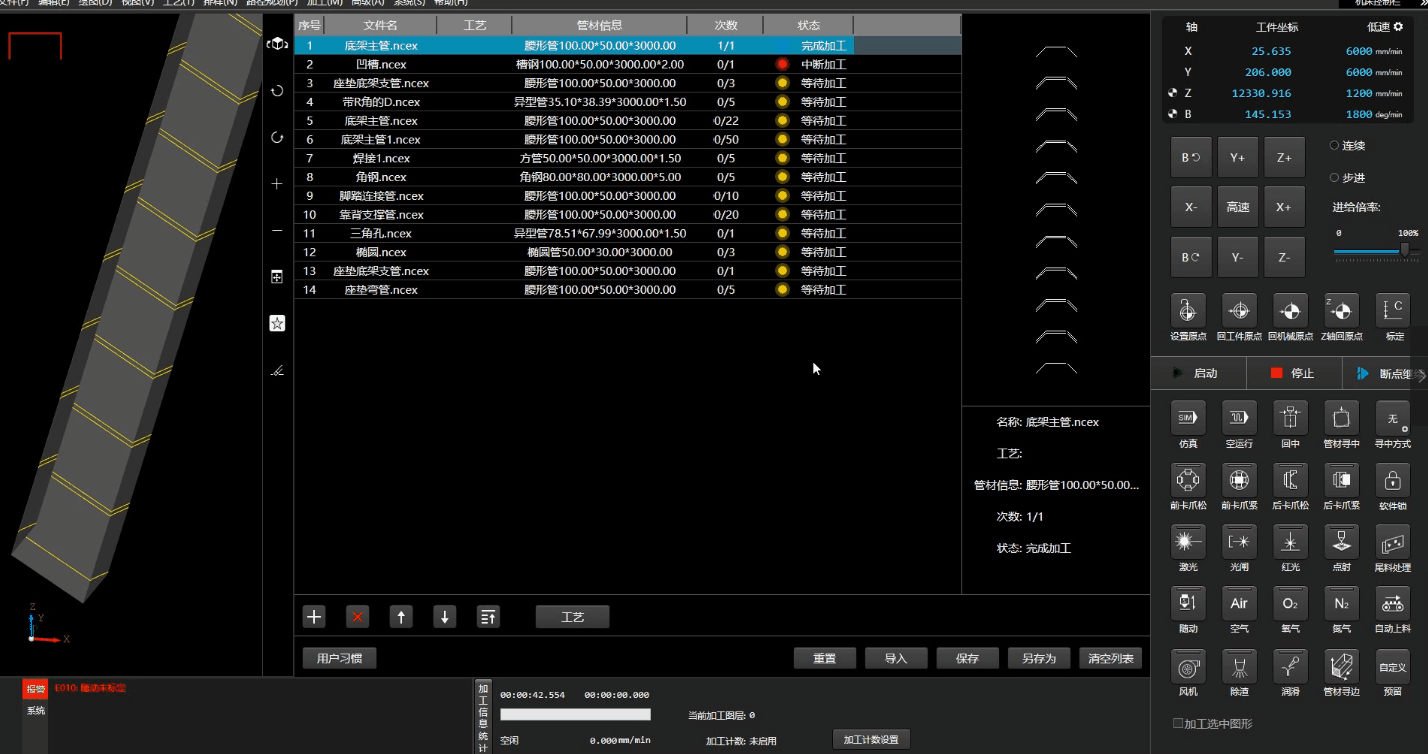

加工状态实时显示:方便随时查看

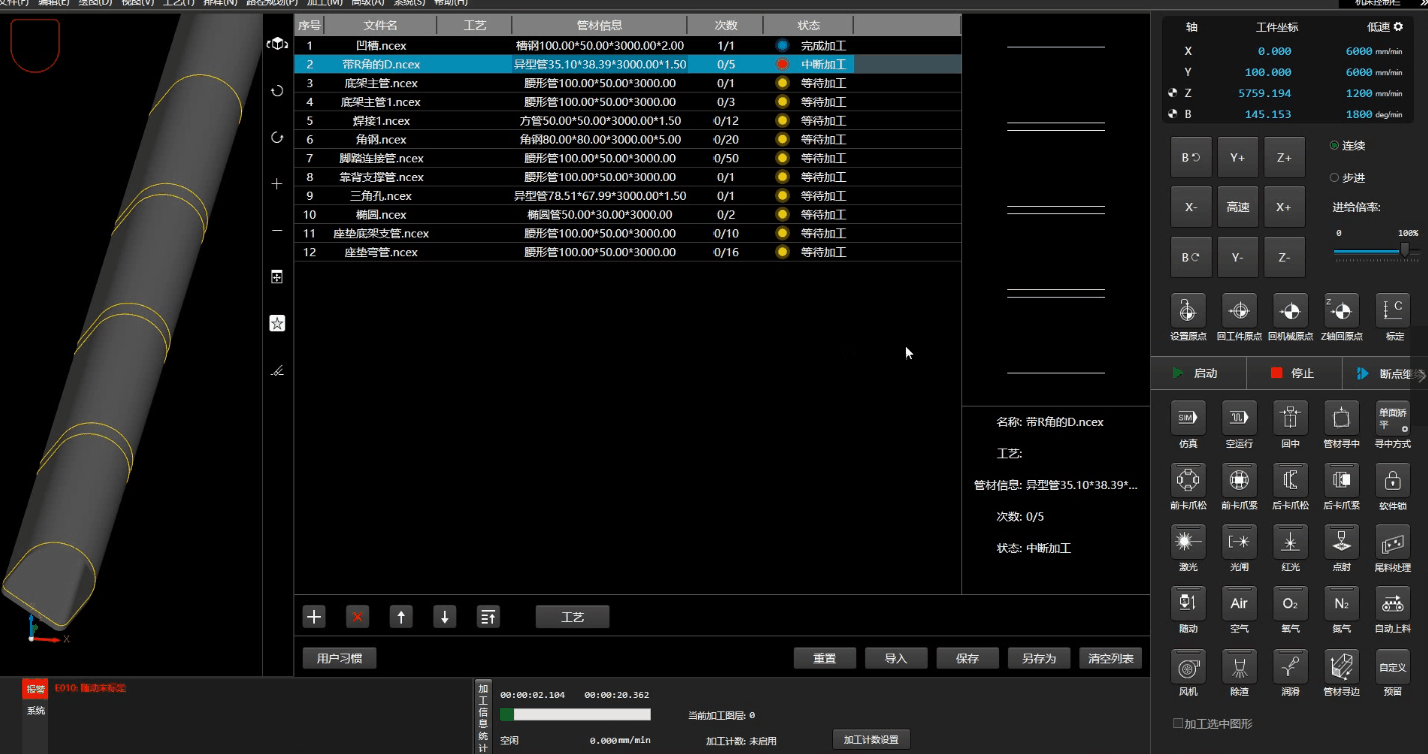

加工状态显示:等待加工、正在加工、加工中断、完成加工,方便用户实时查看加工轨迹。

用户习惯设置:加工过程中自动调用



无需手动操作,加工过程中可自动调用。支持自动上下料,支持流程编辑,支持自动寻中、寻边。

 二、系统定制:流程编辑

随着激光管切的发展,上下料机构的定制化需求逐渐增多,也愈加复杂,如何进行快速开发,更快地完成软件适配,成为各大厂家都面临的问题。


加工过程中,需要对零件、尾料、废料定义不同的机床行为,应用不同的物理设备,经常需要临时进行调整。

维宏股份基于Phoenix平台设计的V15激光专业管材切割系列软件,通过NcConfig支持流程编辑,满足不同程度的定制化需求。

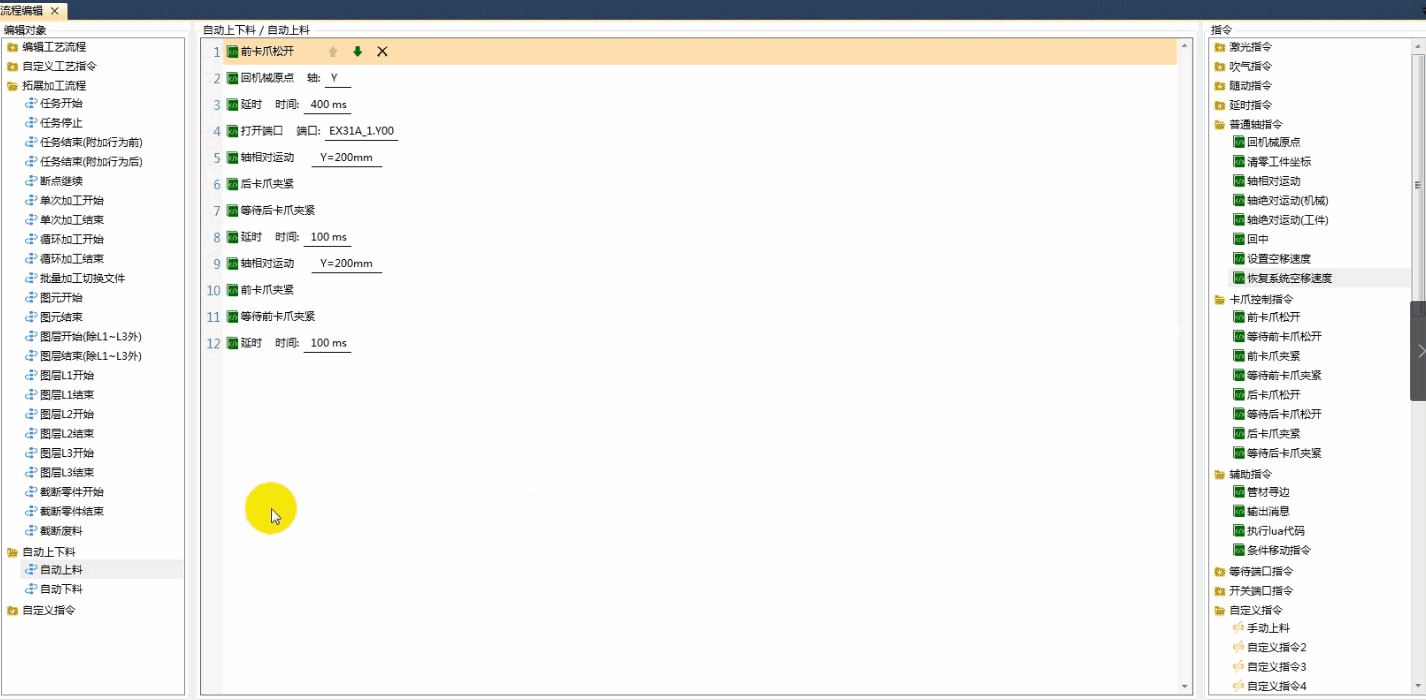

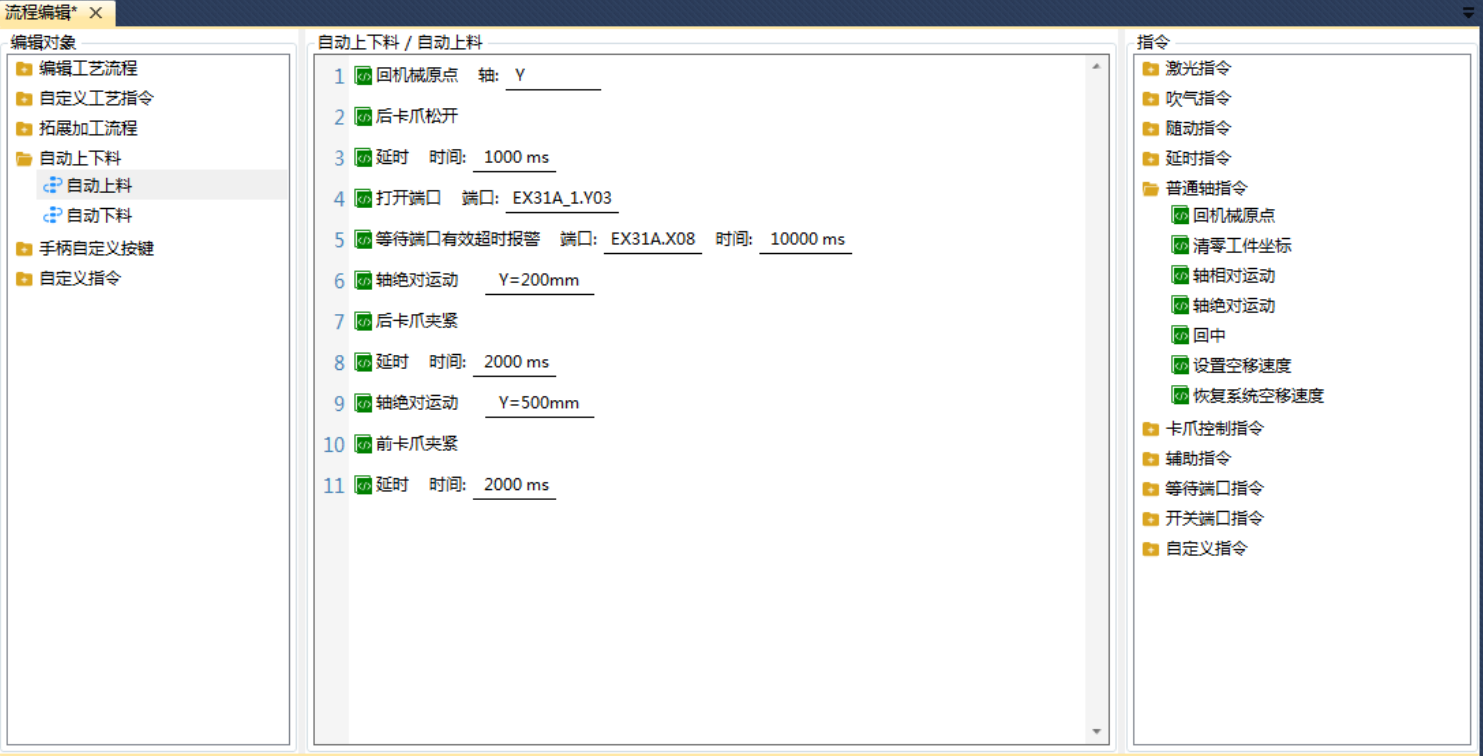

简易的编辑方式:可视化中文流程编辑界面



支持多种指令动作



激光、吹气、随动、卡爪等指令应有尽有;支持自定义的复杂指令流;衔接动作优化,快速定位叠加,大幅度缩短空移时间。

丰富的扩展加工流程满足不同类型



正常加工流程的扩展,满足不同类型的零件、废料收集。

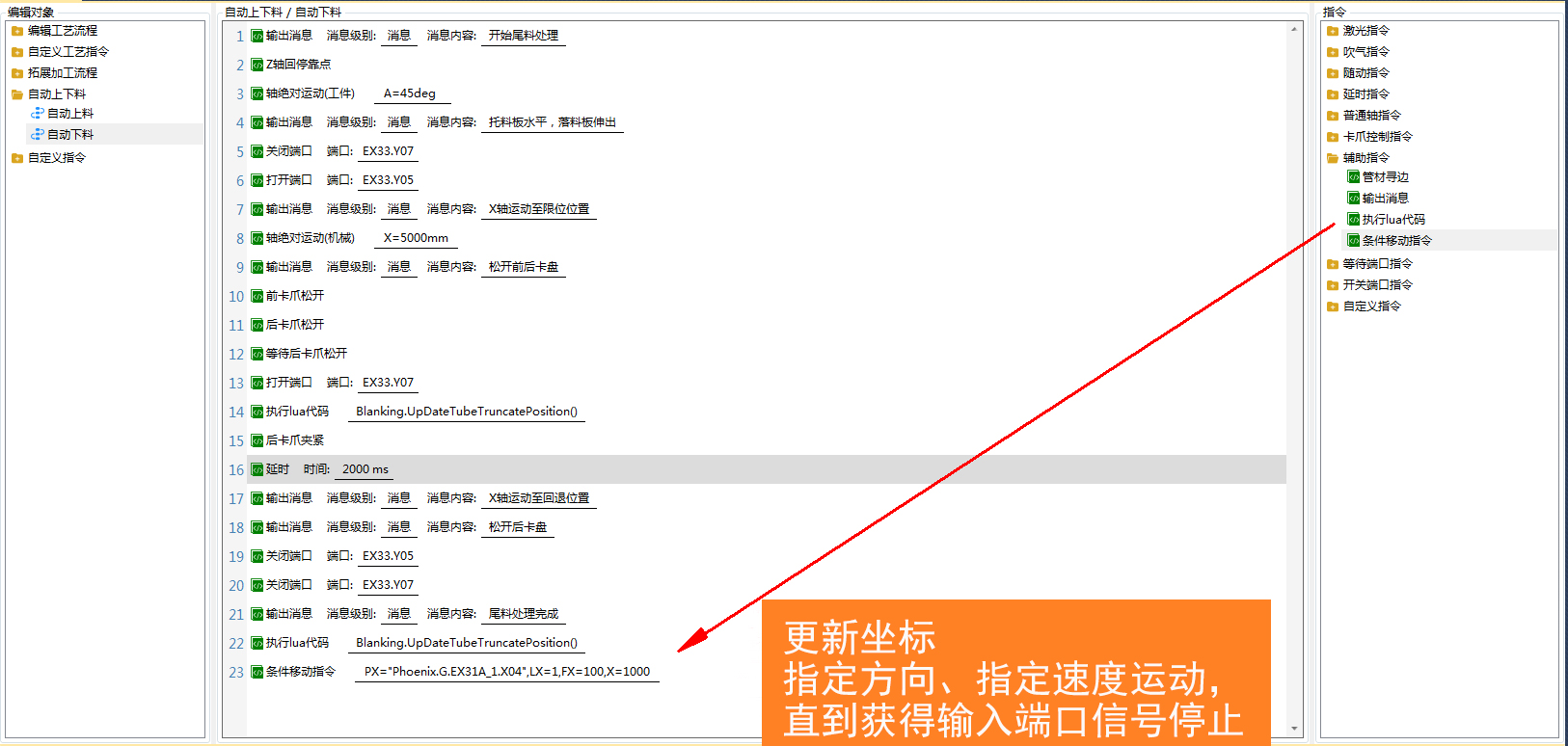

支持lua语句编辑:创建加工计划,批量加工生产



复杂的条件判断等,可以通过lua语句编写,流程编辑调用。

高柔性、高自动化,维宏激光管切系统助力用户实现不同材料大批量多品种的生产加工!
