维宏HST算法,提升曲面小线段加工效率高达20%

发布时间:2018-10-22 16:21

针对效率、精度、柔性综合要求更高的高端运动控制领域,维宏股份打磨研发了HST算法,对于精雕机、数控铣床、钻攻机等高品质加工场景进行优化。新一代插补算法以高速梯形插补算法为核心,将G00整体动作优化、新一代的轨迹预处理功能、自适应短线段光顺等功能发挥到理想效果。


高速

针对金属行业刀路复杂、短线段处理性能要求高等问题,新一代插补算法对短线段的处理性能进行优化,至少有 1倍 的处理性能提升,能顺畅完成复杂刀路的高速加工任务。

1.曲面小线段加工效率优化

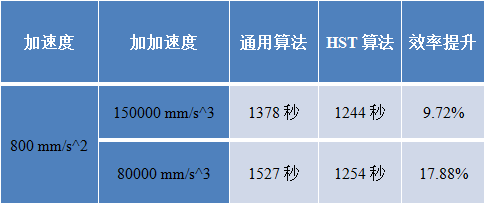

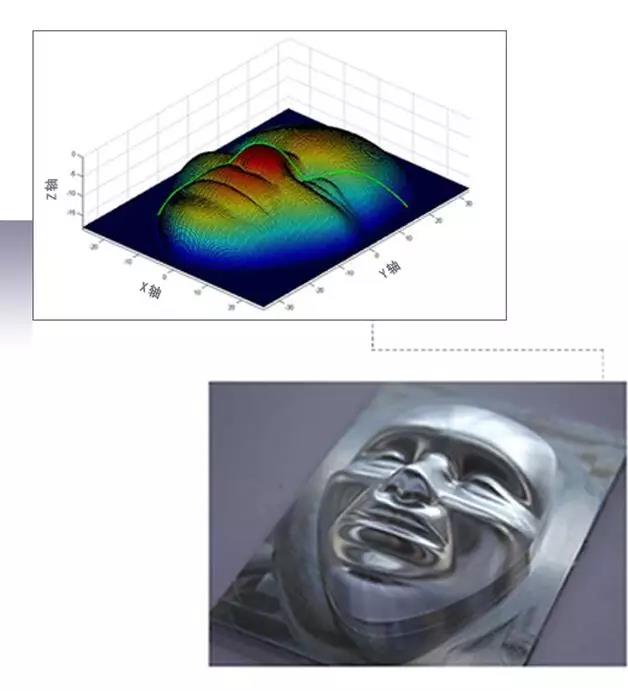

相对通用算法,维宏HST算法除了有很好的柔性控制外,还有更高的加减速能力,如在人脸面具模具加工中能提升9%~20%的加工效率。




2.动作衔接进行优化
维宏股份资深的专业算法团队通过长期在运动控制领域的积累,对加工过程中的各个动作衔接进行优化。

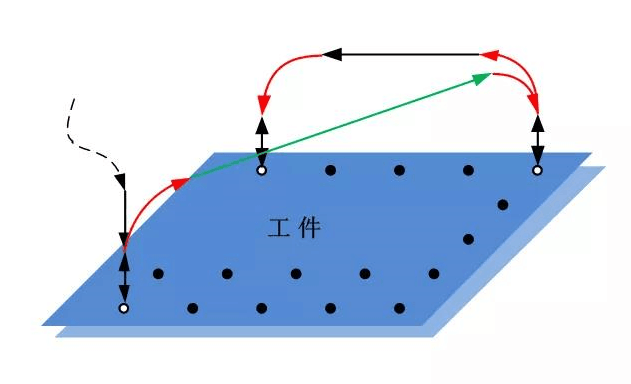

(1)针对CAM软件出刀路时是否有处理下刀动作,维宏系统能自动识别进行动作优化,在考虑安全的同时提高效率;
(2)充分发挥各个机械轴的运动性能,针对高速加减速进行优化,最大限度地提升快速定位效率;

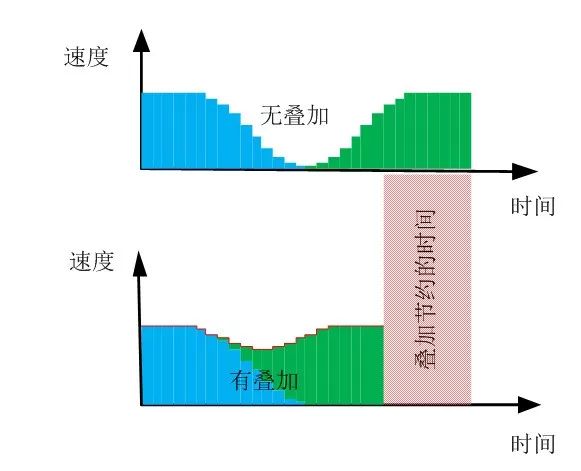

(3)利用快速定位叠加功能,能有效缩短空程运动时间。





高品质

维宏系统所具备的新一代轨迹预处理功能自适应短线段光顺功能,有助于实现更高品质的加工效果。

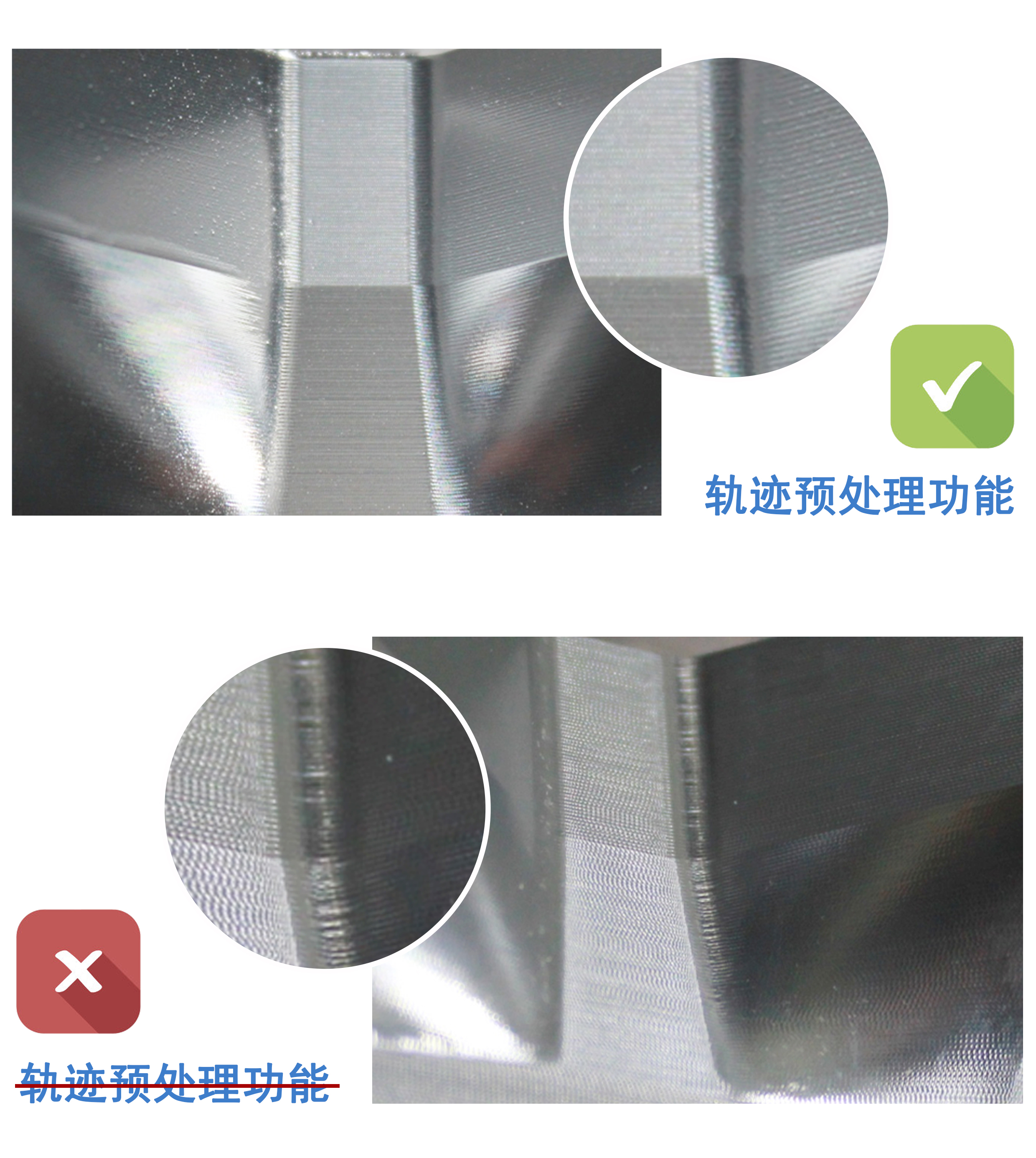

1.轨迹预处理功能
新一代的轨迹预处理功能是对刀路轨迹进行整体几何连续性处理的功能,较光顺的刀路经过处理后可以得到更光顺的轨迹,从而可以得到更为平缓的速度特性,最终得到更高品质的加工效果。CAM软件出刀路精细度不高时,会出现加工表面不良情况,新一代的轨迹预处理功能可以得到理想中的连续曲线,从而得到连续光顺的加工轨迹,得到优良的加工质量。



2.自适应短线段光顺功能
对于短线段带来的速度波动会导致部分曲面部分加工品质的不良,尤其是某种频率的波动容易造成机械部分的共振,频繁高速加减速对刀具损耗也较大。
自适应短线段光顺功能,可以有效解决高速时高频波动。机械运动速度不平稳,刀具损耗等问题。




强大的算法是数控系统的基础,维宏新一代插补算法将快速定位整体动作优化、刀路轨迹预处理、自适应短线段光顺各功能的效果发挥到理想的状态,带您体验智能高效的运动控制!

更多应用:
