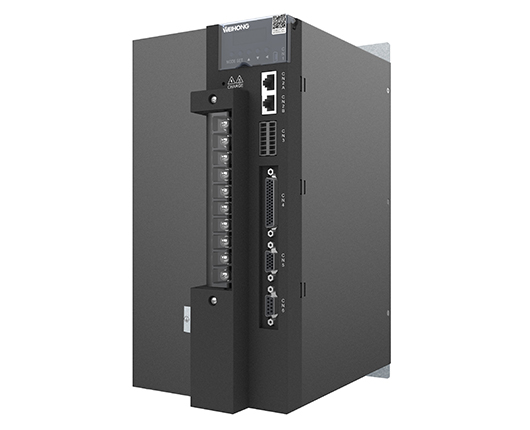

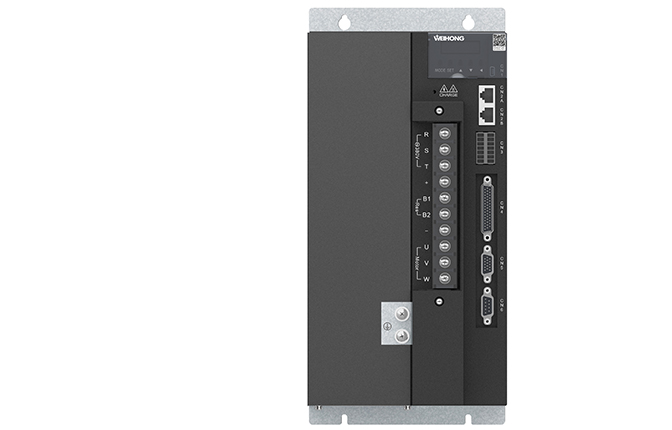

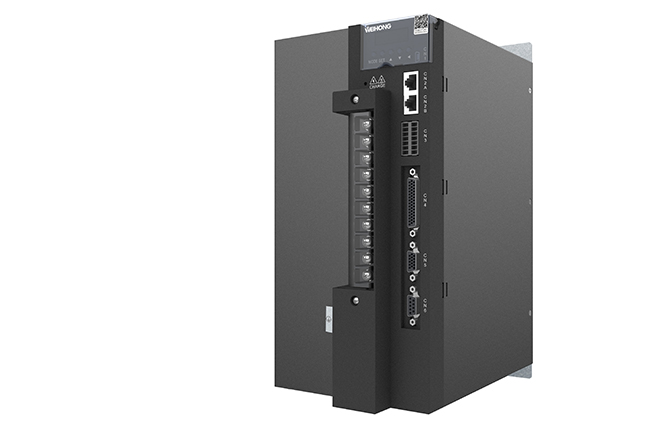

WSDS-15kW






产品描述图1
产品描述图2
产品描述图3
产品描述图3
产品配置
安装尺寸

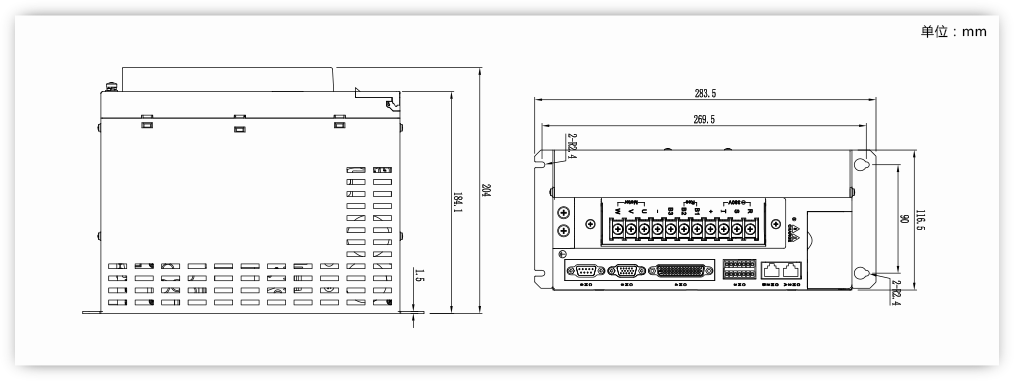

  • 3.7KW主轴驱动器尺寸图与开孔图

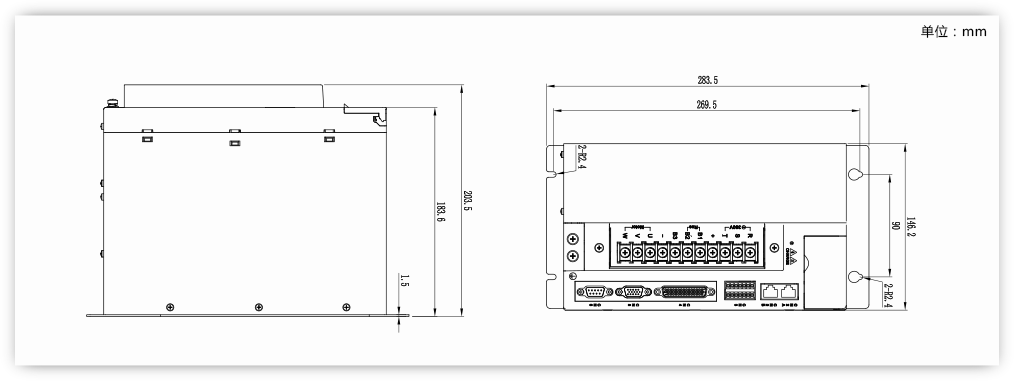

  • 7.5KW/5.5KW主轴驱动器尺寸图与开孔图

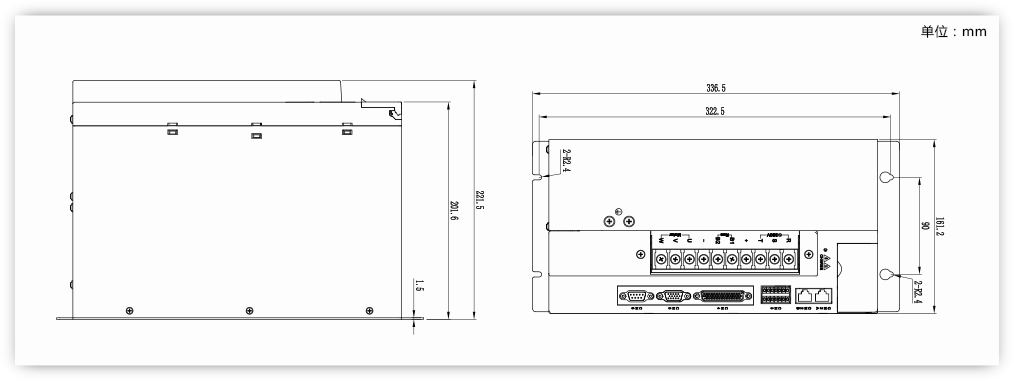

  • 15KW/11KW主轴驱动器尺寸图与开孔图
规格参数

基本规格

三相输入电源
三相380V-440V +10%-15%,50/60HZ +5%-5%

控制方式
SVPWM控制

编码器反馈
20位串行增量式编码器
17/23位串行绝对式编码器
ABZ增量编码器

脉冲方向出入信号
MECHATROLINK-Ⅱ高速总线

脉冲输出
通过差分驱动输出编码器脉冲(A、B、Z相)
总线命令反馈数字量

通信功能
通过USB与电脑(IMOTION软件)连接

继电器输出
2组常开/常闭接点,触电容量:3A/AC250V,1A/DC30V

前面板
5个按键,6个LED

再生放电电阻
外置

控制模式
包括位置控制、速度控制和转矩控制

保护

硬件保护
过压、欠压、缺相、过流、功率模块异常保护、驱动器过热、编码器异常等

软件保护
存储器故障、初始化故障、I/O分配异常、过速、过载、制动电阻过载、位置偏差过大等

故障记录
可记录14个故障及3个故障信息

广泛应用于……

成功案例
工业级标准,发挥到极致



钻攻中心
加工中心
斜车
