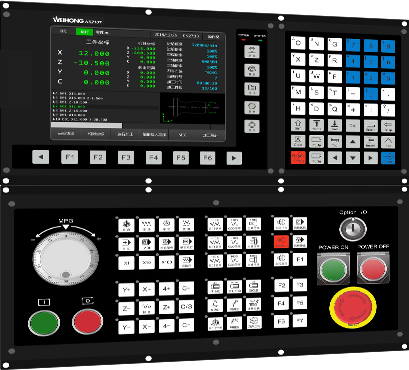

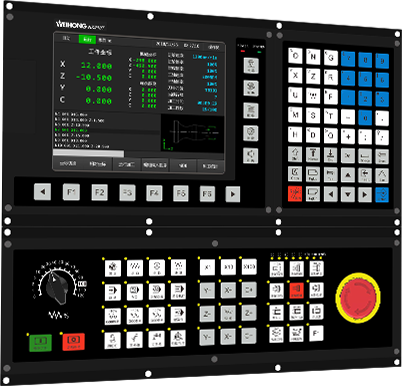

NK210T-H1/NK210T-H2






产品描述图1
产品描述图2
产品描述图3
产品配置

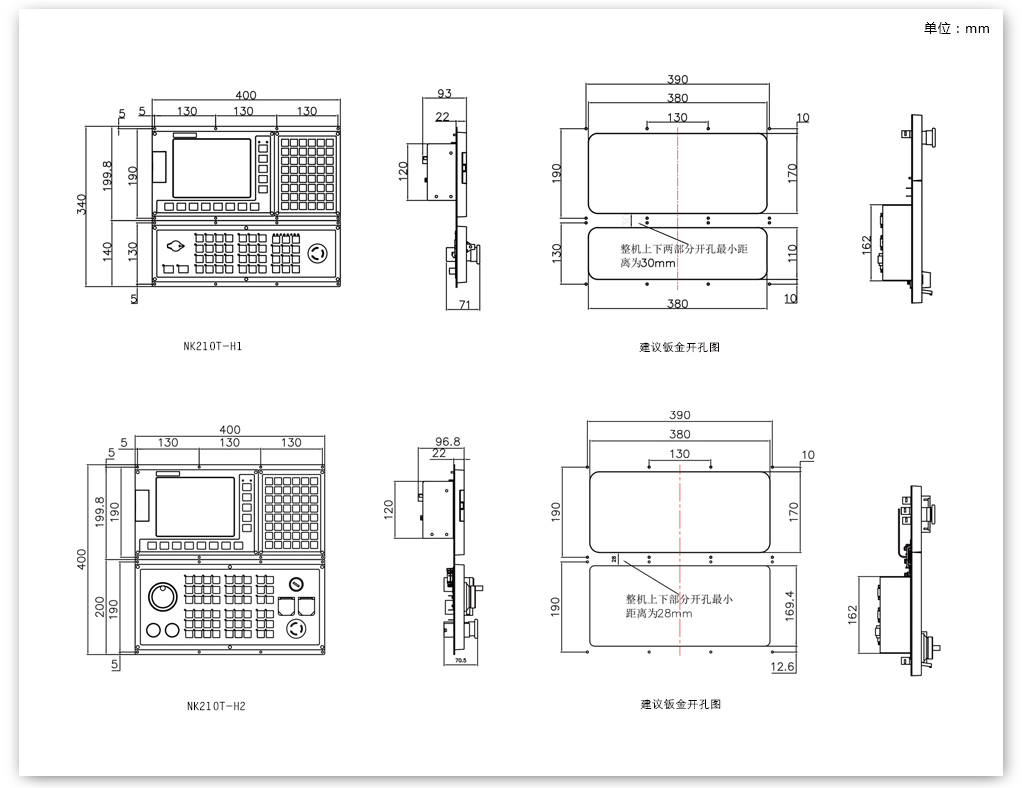

安装尺寸
规格参数

CNC规格

标准控制轴数
三轴

硬件规格

CPU
ARM11

主频
600M

内存
128M

Flash
256M

显示器尺寸
8英寸液晶显示屏

显示器分辨率
800×600

I/O数
标配:I38/O18,I27/O8,可扩展

性能指标
经电磁干扰、群脉冲和浪涌测试,产品达到GB/T 17626.5-2008第四等级防护标准
抗震性符合GB/T 2423.10-2008标准
经高低温测试,达到工业级标准(GB/T 2423.102-2008)

G代码体系

类型
A/B/C

刀具管理功能

包括定位、直线插补、圆弧插补、螺纹切削与插补、平面选择、回参考点工件坐标系、局部坐标系、刀具测量、 刀具补偿、单一固定循环指令复合固定循环指令、暂停等

插补功能

G00、G01、G02、G02.1、G02.2、G03、G03.1、G03.2、G32、G34

进给功能

最高快速速度:120000mm/min,最高进给速度:48000mm/min
前加减速控制,速度平滑控制,拐角控制,轨迹光顺功能,预读进给倍率:0~120%(16档)
开放式PLC,梯图编辑

螺纹功能

单头/多头螺纹,公制/英制螺纹,直螺纹/锥螺纹/端面螺纹,等螺距/变螺距螺纹
螺纹退尾长度、角度和速度可设定,数字主轴螺纹
螺距:0.01~500mm(公制)、0.06~25400牙/英寸(英制)

主轴功能

总线主轴,模拟主轴,数字主轴
模拟主轴自动/手动换挡,数字主轴定位,支持数字主轴“速度/位置”模式切换
主轴倍率:50~120%(11级),模拟电压:0~10V(无极)
1路主轴编码器反馈,编码器线数可设定
主轴运行时卡盘控制,主轴恒线速控制(G96/G97)

刀具功能

3轴刀补(X/Z/Y),刀具偏置数量:32组
刀具长度补偿、刀具半径补偿:±999.999mm/±99.9999inch
3轴刀补(X/Z/Y),刀具偏置数量:32组
刀具长度补偿、刀具半径补偿:±999.999mm/±99.9999inch

程序储存与编辑

程序容量:512M(内置),程序存储数量无限制,支持DNC在线加工
程序编程:相对编程,绝对编程,混合编程,小数点编程
程序编辑:程序的键入、修改、删除、插入、检索、替换、查错等
多段MDI程序编辑、运行 子程序调用

程序检查功能

程序轨迹快速图形绘图、空运行、单段运行等

补偿功能

刀具长度补偿,刀尖半径补偿(G40、G41、G42)
反向间隙补偿:0~8mm,螺距误差补偿每点补偿:±0.1mm

<

广泛应用于……

成功案例

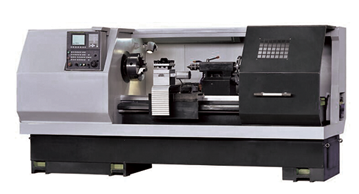

车削应用优选



车铣复合
四工位平车
精密排刀
斜车
走心机
