CCD R4 产品详细页Banner

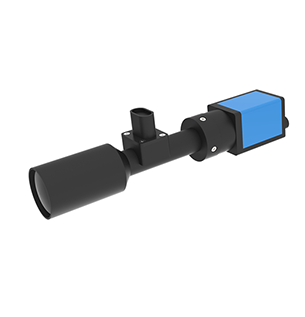

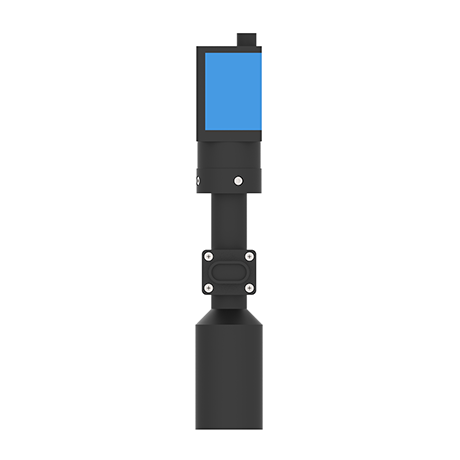

CCD






产品描述图1
产品描述图2
产品描述图3
产品配置
安装尺寸
规格参数

CNC规格

标准控制轴数
三轴,最多支持五轴

硬件规格

内存
1GB

硬盘容量
32GB固态硬盘

USB
USB2.0

网口
1000Mbps

视频输出接口
VGA,支持触摸屏

I/O
I120/O48

脉冲频率
1MHz

性能指标
经电磁干扰、群脉冲和浪涌测试,产品达到GB/T 17626.5-2008第四等级防护标准
抗震性符合GB/T 2423.10-2008标准
经高低温测试,达到工业级标准(GB/T 2423.102-2008)

主轴功能

模拟电压输出
0-10V控制

刀具管理功能

对刀模式
支持自动、手动对刀

对刀类型
固定对刀、浮动对刀、第一次对刀/换刀后对刀

补偿功能

补偿类型
工件补偿功能、丝杠误差补偿、反向间隙补偿、过象误差补偿、刀具补偿

通讯功能

Internet(以太)
组建局域网,前置USB接口,实现与PC机双向传输

刀路文件

支持文件格式
*.g;*.nc;*.ug;*.demo;*.iso;*.eng;*.cut;*.dxf;*.plt;*.txt

操作功能

坐标系设定
支持G54-G59坐标系,支持扩展坐标系

加工工艺
两点拍照、三点拍照、偏移补偿、最大偏移量检测、相机属性设定、阵列加工、标识类型、图像相似度

便捷操作
工作面标定、偏距测量、倍率测量、相机方位设置、拍照延时设置、加工信息编辑、模拟加工、忽略标定

软件类型

相机数量
单CCD、双CCD

高速高精优化

多种插补算法
T形、S形、LEP

软件语言

支持中文、英文

可靠性及安全

数控软件报警
程序错误、操作错误、超程错误、PLC错误、IO通讯错误

避免病毒

具有强大的写保护功能,避免病毒入侵

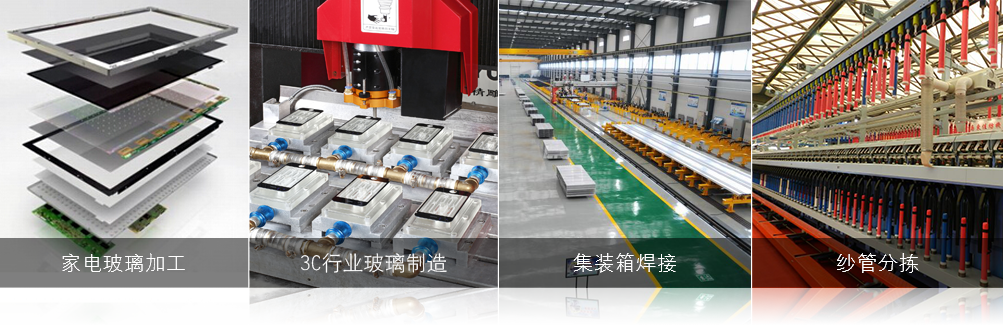

行业应用

玻璃磨边、玻璃切割、纱管分拣

广泛应用于……

成功案例
敏锐视觉,精确制导

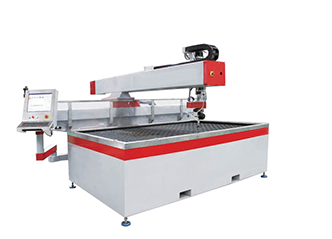

水切割机
玻璃磨边机
玻璃切割机
激光焊接机
纱管分拣机
